AquAlert水質在線監測系統
主要運用于環境監測、飲用水/廢水監測、工業應用

GEONICA的AquALERT水質在線監測系統采用Geonica的專業遠程自動水質數據采集與傳輸系統，從而解決了傳統的多探頭系統的缺點。GEONICA的AquALERT ON-LINE水質在線監測系統是專門為在惡劣環境下無人值守的遠程站點測量各種不同水質指標如BOD、COD、懸浮物、水溫、pH值、電導率、濁度等設計的水質測量系統。

測量參數：

    ? 理化參數
    ? 生化參數
    ? 碳?xì)浠衔铮N類）

系統特點：

1、整體系統免維護

    ? 可靠的液壓，機械和氣動部件，可以工作多年并免于維護
    ? 通過預編程定時自動清洗探頭。
    ? 可以通過各種通訊接口遠程進行管理清洗過程

2、優秀的通用數據采集平臺

    ? 使用Geonica hydrodata-3000系列數據采集器
    ? GEONICA suite-4k配套windows軟件可以自動通訊和收集數據
    ? Webtrans Ubiquitas為希望可以把數據上傳至互聯網平臺的用戶提供服務，作為一個即插即用功能強大的Linux  Web應用，不但可以定制還可以集成在任何一個現有的網站平臺上

3、靈活定制測量質量參數

    ? 通過測量單元可選擇4，6，8個或更多的測量傳感器（根據要求）。

4、系統狀態的自診斷

    ? 清潔水流從水箱通過測量單元的時候，可以提供一個關于測量單元的系統狀態

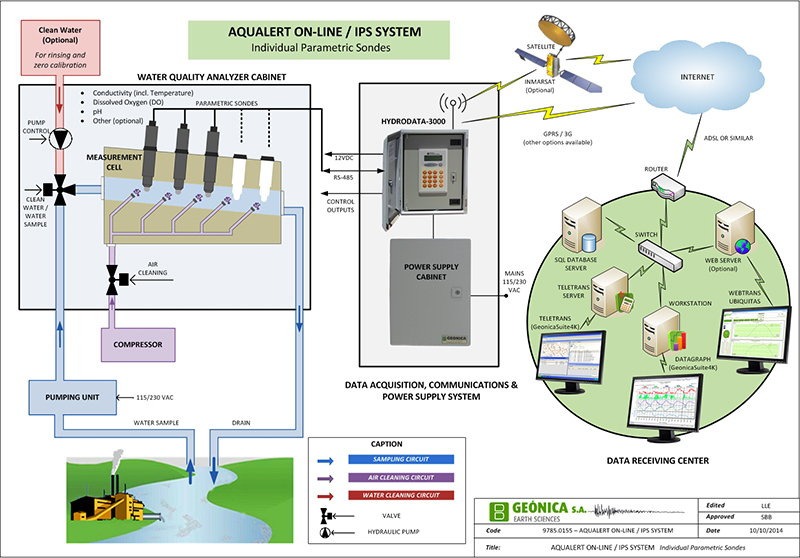

功能描述：

Hydrodata-3000數據采集器通過RS485接口使用標準的Modbus RTU通信協議連接到PLC。PLC有幾個已經存儲到其非易失性?xún)?nèi)存中的測試好的程序。然后由hydrodata-3000采集器決定在什么時候運行那個程序。

測量模式（默認）

Hydrodata-3000運行命令PLC讓泵把水水從河流或工業廢水樣品的分析儀抽取出來輸入液壓柜。分析的時候，水樣流過一組智能水質探針進行分析。

水質探頭將實時采集到的數據通過Modbus RTU協議 通過RS485傳輸?shù)綌?shù)據接收器中。Hydrodata-3000記錄器再處理傳感器數據，定期存儲統計到32 MB的非易失性閃存中。

統計數據在數據采集中心被收集和管理。geoni-casuite-4k遠程根據用戶自定義的周期（如10分鐘，或1小時等）從hydrodata-3000站下載數據。下載的數據記錄到SQL Server數據庫，由datagraph-w4k或webtrans ubiquitas2離線或在線分析。

水樣清洗模式

當系統在監測工作時HYDRODATA-3000通過運行一個自定時預編程的系統或遠程用戶手動使系統進入清洗模式，清洗過程通過遙測接口管理水樣品中流過測量單位時加入一些洗滌劑和/或殺菌劑。一旦混合物準備好，可編程邏輯控制器（PLC）建立再循環循環并連接再循環泵。樣品水樣經過和洗滌劑和除菌劑混合之后流過探頭。之后一段時間，PLC將系統設置為“測量模式”。

凈水清洗/漂洗模式

就如同“樣品水清潔模式一樣”，用戶還可可以選用一個凈水清洗方式，通過選擇一個外部?jī)?chǔ)水箱，來滿足樣品水無法達到足夠好的清潔能力的情況

當清潔/自來水的特點是眾所周知的，這種操作模式可以比較真實的水的質量的測量結果高，提供更有效的監測數值

氣壓清洗模式

對于一些具有空氣壓力系統的站點，PLC可以運行一些程序，混合水和空氣或者通過排出傳感器敏感部件周?chē)母邏簹饬?，從而?duì)這些傳感器進行定期清洗的。

技術參數：

硬件

外部組件

    ? 數據采集器（包括固件）通信模塊和鍵盤字母數字顯示。
    ? GPRS， 3G調制解調器用于通訊和數字傳輸
    ? GPS接收機（可選內部組件或者外部組件）
    ? 所有傳感器、數據采集器、控制單元等的帶護套電纜
    ? 可選的采樣泵和液壓電路與排水設備。
    ? 可選的樣品調節過濾單元（需要時）。
    ? 連接110 / 220VAC電池或充電器的供電單元。
    ? 室外/室內房屋內部AquALERT在線監測系統的組件保護柜。
    ? 帶壓力調節器的空氣壓縮機。

內部組件

    ? 通過水流測量單元。
    ? 通過PLC控制的自動傳感器清潔系統。
    ? 所有必要的閥門，管件，用于液壓回路和自動清洗系統的配件。

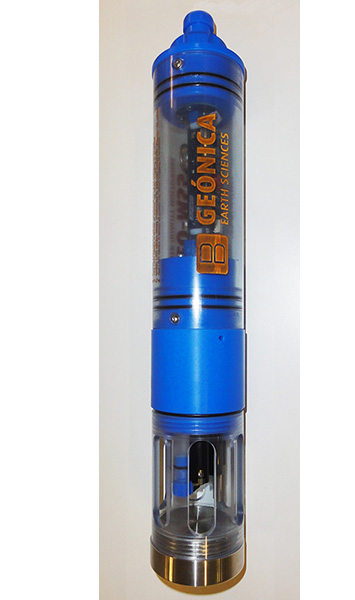

    ? 一組水質傳感器組合

下列參數可選：

數據記錄控制硬件：

    ? 虛擬或物理服務器
    ? 服務器1（通信和管理服務器）
    ? 服務器2（數據庫服務器，用于AquALERT或采集器網絡的數據庫）
    ? 服務器3（Web服務器，Web平臺和虛擬機）

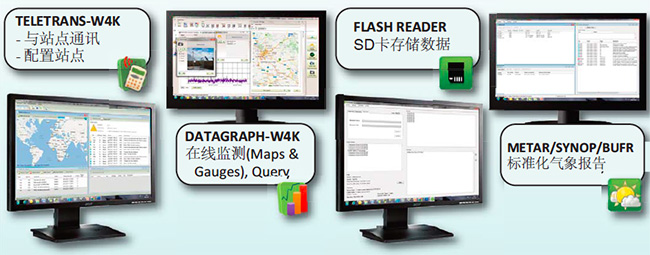

數據記錄控制軟件Geonicasuite-4k和Webtrans Ubiquita

    ? 通信和網絡管理
    ? 遠程編程和控制數據記錄器
    ? 遠程編程和控制的AquALERT清洗系統
    ? 自動無人值守?cái)?shù)據下載
    ? 離線圖形演示和數據分析。
    ? 網頁發布工具

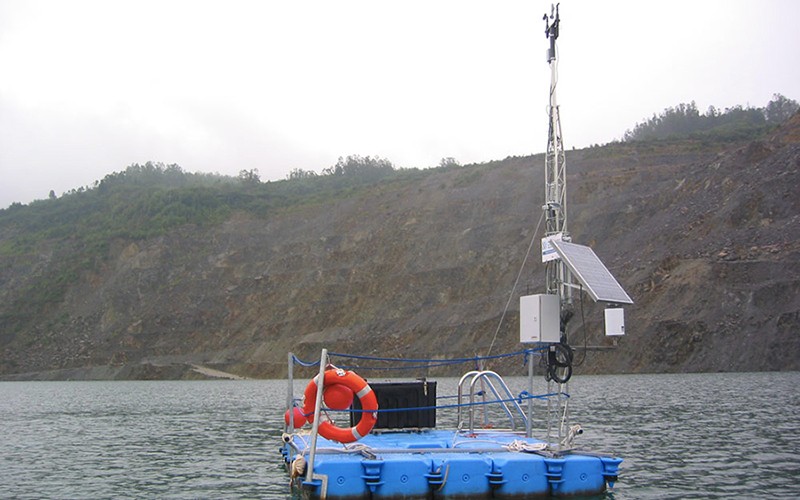

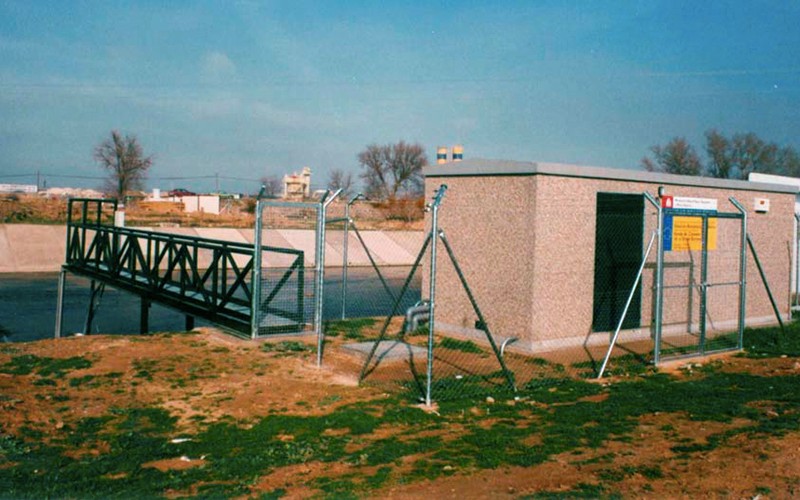

應用案例：
