WS-15A氣象數據顯示器可以與Gill WindSonic超聲波風速儀或MetPak專業氣象站或MaxiMet緊湊型氣象站配合使用，為氣象數據在線監測提供了一種經濟實惠、高效精確的解決方案。WS-15A顯示器帶有LCD顯示屏，字母和數字能夠顯示風速值、風速單位、風向角度值，以及箭頭來顯示大致風向?？稍O(shè)置風速警報值，還可以顯示傳感器和系統狀態。
WS-15A氣象數據顯示器可以與Gill WindSonic超聲波風速儀或MetPak專業氣象站或MaxiMet緊湊型氣象站配合使用，為氣象數據在線監測提供了一種經濟實惠、高效精確的解決方案。WS-15A顯示器帶有LCD顯示屏，字母和數字能夠顯示風速值、風速單位、風向角度值，以及箭頭來顯示大致風向?？稍O(shè)置風速警報值，還可以顯示傳感器和系統狀態。

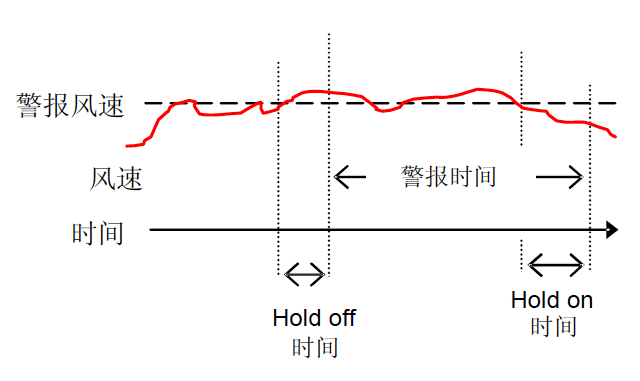

風速警報可以設置成高風速警報和低風速警報，并可以過濾假報警，可調整的“Hold off” 和“Hold on”時間，如下圖所示：
控制面板上的五個按鍵使系統的操作與設置非常簡單，可調整的設置包括：傳感器對準、報警風速、風速單位、傳感器輸入格式、顯示屏對比度以及背光強度。顯示器可鎖定，以避免誤操作。
顯示器可通過RS232串口與數據采集器或電腦連接，當使用WindSonic RS422或RS485輸出，就不需要使用RS422/485轉RS232的轉換器了。顯示器具有光電隔離輸入，可對傳感器進行隔離。多個WS-15A顯示器可以與一個傳感器連接，或者通過RS232輸出方式進行“菊花鏈”式連接。
功能和特點：
? 數字顯示風速
? 數字顯示風向
? 風速箭頭顯示大致風向
? 高或低風速警報
? 可對假警報進行過濾
? 可對傳感器進行準線校準
? 風速單位m/s, knots, mph, km/h, or fpm
? 結構堅固，防護等級IP65
? 字母、數字顯示
? 帶背光
? 控制面板
? 操作簡單
? 安裝方便
? 可與WindSonic傳感器配合使用
? 接受RS232、RS422或RS485輸入
? RS232輸出
應用領域：
? 建筑
? 起重機
? 農業
? 航空
? HVAC
? 環境和污染控制
? 便攜式和路邊氣象站
? 海運
? 健康和安全
? 隧道
| 物理 | |
| 安裝 | 表面安裝 |
| 尺寸 | 140mm x 100mm x 65mm |
| LCD面板 | 120mm x 80mm |
| 線纜口 | 四個防水密封管 |
| 重量 | 0.35kg |
| 材料 | 淺灰色聚碳酸酯 |
| 環境 | |
| 操作溫度 | -10℃~ +70℃ |
| 防護等級 | IP65 |
| EMC | EN61326:1977 EN60945:2002 (emissions) EN61326:1997 (immunity) |
| 電源 | |
| 電壓 | 9~ 30Vdc |
| 電流 @ 12Vdc | 20mA~ 35mA (背光) |
| 電源保護 | 電源反接保護，內部保護 |
| 連接 | 內部連接端子，線纜 AWG28~ 22 |
| 顯示器 | |
| 顯示 | LCD 顯示屏，帶背光，2 行 20 字母 |
| 操作 | 面板具有 5 個按鍵，可以進行菜單指導、數據輸入及控制等。 |
| 功能 | 顯示風速、風向，設置警報風速，傳感器對準調節，風速單位、顯示屏對比度、 背光強度等。 |
| 風向顯示 | 3 位數字顯示角度，箭頭顯示大致風向。 |
| 風速顯示 | 數字顯示，風速單位可選 knots, mph, km/h, fpm, m/s |
| 傳感器狀態 | 錯誤代碼顯示傳感器通訊狀況及數據穩定性 |
| 連通性 | |
| 傳感器 | WindSonic、MetPak或MaxiMet：RS232 輸出或RS232/422/485 輸出，波特率出廠默認9600 |
| 報警 | 電壓自由觸電繼電器輸出，最大24Vdc @開關電路 0.5A，觸點電阻最大0.15 歐姆 |
| 數字輸出 | 通過 RS232 串口連接到數據采集器、電腦、其它通訊設備或額外的 WS-15A顯示器。 |
