測深傳感器的主要原理?

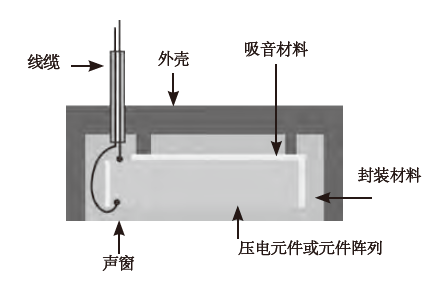

深度傳感器的主要部件是壓電陶瓷元件，該元件將電脈沖轉換成聲波，當聲波返回時，壓電陶瓷元件將聲波轉換回電能。 壓電元件通常是圓盤形式，但它們也可以是條形或環形。 傳感器可以包含稱為陣列的一個元件或連接在一起的一系列元件。 傳感器由六個獨立的部件組成：

    ?  壓電元件或元件陣列
    ?  外殼
    ?  聲窗
    ?  封裝材料
    ?  吸音材料
    ?  線纜

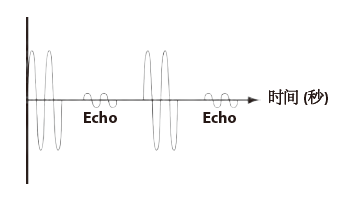

傳感器如何測量水深？

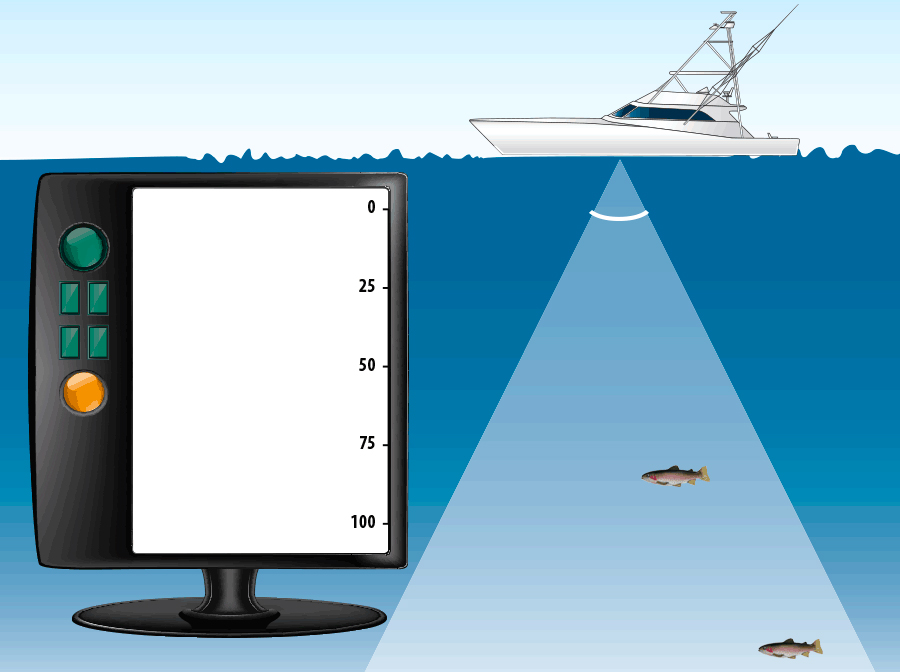

測深儀能夠測量出發射器發射聲波和接收回波之間的時間。聲波在水中傳播速度大概1463米/秒(4,800 ft/s)。根據聲波發送和接收所用的時間，乘以聲波在水中的傳輸速度，可以計算出該物體的距離。測深儀內部信號處理系統可以直接輸出水深結果，并提供給客戶。

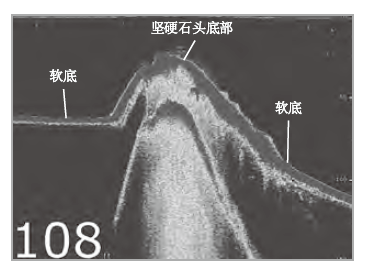

傳感器如何知道底部形狀?

隨著船在水中移動，一些聲波的回聲比其他聲音回波得更快。我們知道所有的聲波在水中以相同的速度行進，當聲場的一部分中的聲波比另一部分的聲波返回更快時，這是因?yàn)槁暡ㄌ綔y到更加到靠近傳感器的位置。 這些更快返回的聲波反映了水下的隆起和凸起。傳感器能夠檢測底部是軟的還是硬的，甚至可以區分雜草和巖石，因?yàn)槁暡▽⒁陨晕⒉煌姆绞綇倪@些表面回波。

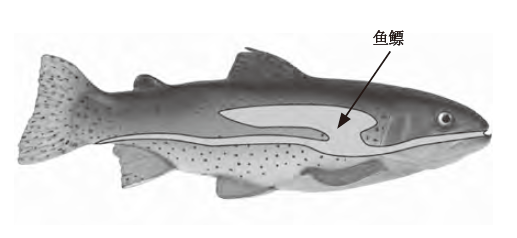

傳感器如何探測魚?

傳感器可以探測魚，因?yàn)樗軌蚋袦y到魚鰾。幾乎每個魚都有一個被稱為鰾的器官，它使得魚容易地適應不同深度的水壓。它可以增加或減少氣囊中的氣體量以調節魚的浮力。由于氣囊含有氣體，因此與魚的肉和骨以及周圍的水密度大不相同。這種密度差異導致回波的特異性，則可以反映出魚。 傳感器接收回波，并能夠識別這些差異， 然后顯示出魚。

寬頻與非寬頻

Airmar通過使用獨特的陶瓷材料獲得了卓越的結果。它允許傳感器在寬范圍的頻率下工作，同時保持靈敏度。根據定義，這些寬頻傳感器是低Q設備（參見“Q”段落）。也就是說，它們表現出非常低的聲音。傳感器與傳感器之間幾乎沒有變化。此外，寬頻傳感器相對免受老化的影響，因此它們的頻率范圍隨時間保持穩定。

Airmar是率先推出經濟實惠的寬頻傳感器的廠家。這是一種現如今能夠提供更好魚類檢測的技術，將會在今后的回聲測試中繼續專業。雖然這些傳感器制造成本更高，但現在和未來的好處確是巨大的。

寬頻傳感器增強了現今魚探市場魚類的探測能力，它給出更好的定義，使得區分魚類和魚類之間，以及魚類與底部之間更為容易。

寬頻優勢

大多數回聲探測器現在都可以調節運行頻率和功率輸出。雖然這些都是優質產品，但這些設計是未來事物的前兆。 具有調整頻率的能力，回聲測深可以在160 kHz至260 kHz頻段的任何地方操作Airmar的寬頻陶瓷。 通過選擇不同的工作頻率，兩個或更多的聲波發射器可以同時工作而不受干擾。根據不同的任務可以調整不同的工作頻率。降低運行頻率可增加波束寬度和深度探測能力；提高頻率則使波束寬度變窄，增加回聲定義，提高高速性能。

寬頻未來的好處

這才是真正令人興奮的地方！在今天的魚類探測器中，良好的魚類探測是通過發送長脈沖來獲得的，這給魚類探測提供了更多的能量。使用長脈沖，不能夠區分開來緊密在一起的魚。接近底部的魚經常出沒在底部附近，難以或不可能被發現。

Airmar的寬頻換能器可實現調頻(FM)傳輸，也叫作CHIRP或編碼傳輸。使用FM傳輸，您可以獲得長脈沖的優點，在目標上聚集更多的能量，或者使用短脈沖來區分緊密間隔的魚，以及探測到底部或接近底部的魚。這是因?yàn)閭鬏數木幋a是已知的，并且返回的回波也被類似的編碼。該技術也稱為脈沖壓縮?？傊?，使用FM是未來魚類探測的方向，將會大大提高目標分辨率和信噪比。 Airmar的寬頻傳感器將使這種情況發生
